METTLER-TOLEDO稱重模塊安裝維護指南
一、METTLER-TOLEDO稱重模塊安裝注意事項：9Uc廣州南創電子科技有限公司

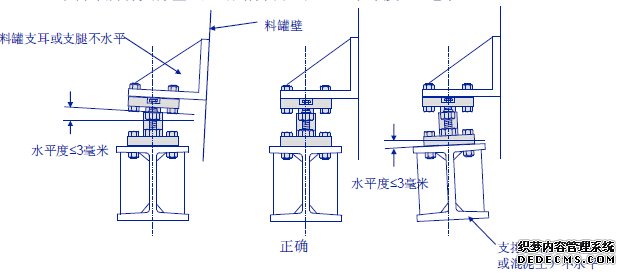

基礎和料罐支耳最小偏轉量
9Uc廣州南創電子科技有限公司
單塊支撐基礎（鋼結構或混泥土）水平度≤3毫米
9Uc廣州南創電子科技有限公司
單塊支撐基礎（鋼結構或混泥土）平面度≤3毫米
9Uc廣州南創電子科技有限公司
一個料罐所有支撐基礎（鋼結構或混泥土）水平度≤3毫米
9Uc廣州南創電子科技有限公司
9Uc廣州南創電子科技有限公司

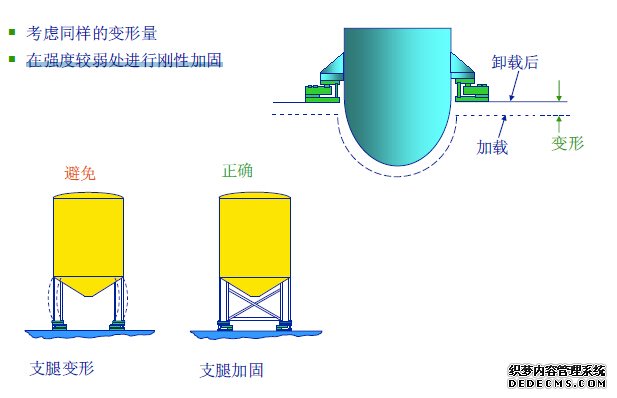

考慮同樣的變形量
9Uc廣州南創電子科技有限公司
在強度較弱處進行剛性加固
9Uc廣州南創電子科技有限公司
9Uc廣州南創電子科技有限公司

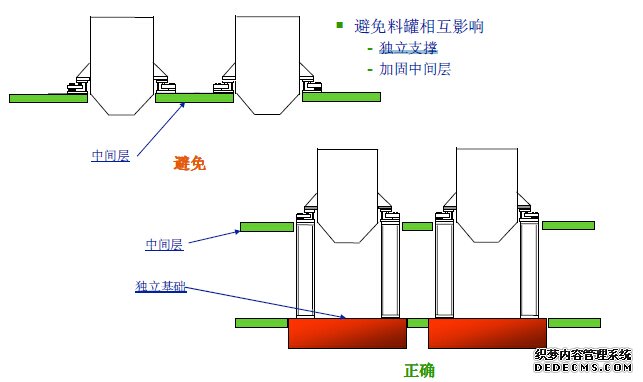

避免料罐相互影響
9Uc廣州南創電子科技有限公司
- 獨立支撐
9Uc廣州南創電子科技有限公司
- 加固中間層
9Uc廣州南創電子科技有限公司
9Uc廣州南創電子科技有限公司

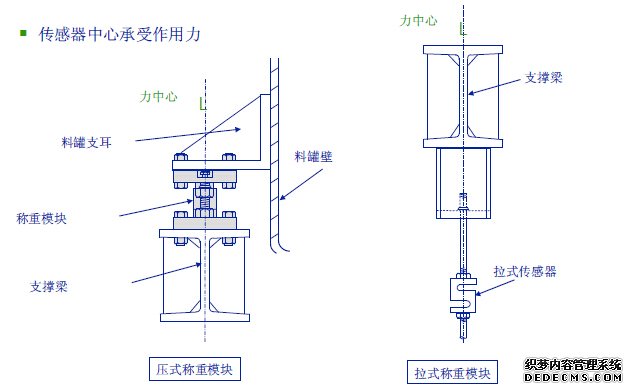

傳感器中心承受作用力
9Uc廣州南創電子科技有限公司
9Uc廣州南創電子科技有限公司

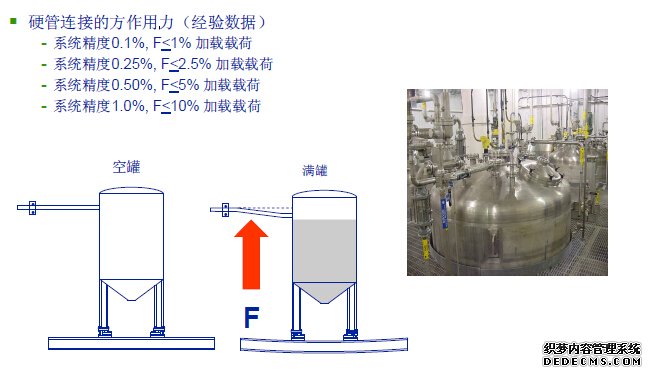

硬管連接的方作用力（經驗數據）
9Uc廣州南創電子科技有限公司
- 系統精度0.1%, F<1% 加載載荷
9Uc廣州南創電子科技有限公司
- 系統精度0.25%, F<2.5% 加載載荷
9Uc廣州南創電子科技有限公司
- 系統精度0.50%, F<5% 加載載荷
9Uc廣州南創電子科技有限公司
- 系統精度1.0%, F<10% 加載載荷
9Uc廣州南創電子科技有限公司
9Uc廣州南創電子科技有限公司

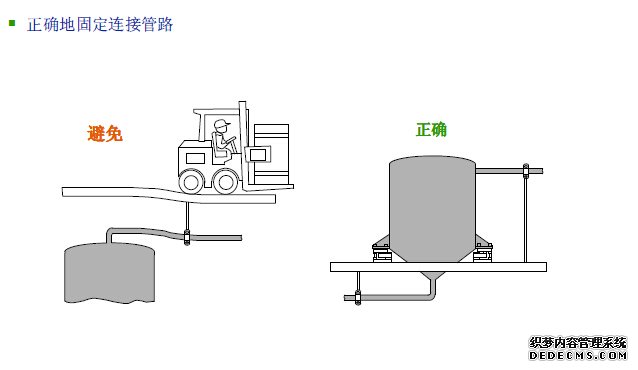

正確地固定連接管路
9Uc廣州南創電子科技有限公司
9Uc廣州南創電子科技有限公司
稱重模塊能夠均勻承載9Uc廣州南創電子科技有限公司
基礎的必須是平的，符合剛度要求，基礎在同一高度
9Uc廣州南創電子科技有限公司
墊片來確保傳感器均勻受力
9Uc廣州南創電子科技有限公司
傳感器保護9Uc廣州南創電子科技有限公司
如果模塊沒有保護傳感器的上抬螺栓，料罐不要急于落在傳感器上，要先用工裝以防安裝時損壞傳感器
9Uc廣州南創電子科技有限公司
在事先沒有將傳感器拿掉的情況下，不建議在傳感器附近進行焊接，否則，焊接電流會穿過傳感器，可能損壞傳感器
9Uc廣州南創電子科技有限公司
模塊的上頂板和下底板必須在同一線上，以保證傳感器垂直受力9Uc廣州南創電子科技有限公司
將稱重模塊安裝在便于維修的地方9Uc廣州南創電子科技有限公司
二、稱重模塊安裝注意事項--------標定及驗證9Uc廣州南創電子科技有限公司
2.1用砝碼進行滿量程標定（高精度）
9Uc廣州南創電子科技有限公司
可能情況下，在小罐上放置滿量程的砝碼進行標定
9Uc廣州南創電子科技有限公司
2.2用砝碼和替代物進行綜合標定（精度好）
9Uc廣州南創電子科技有限公司
先用10 -20 %的砝碼進行初步檢定，再替代物和砝碼一起加到罐內進行檢定，直到滿量程
9Uc廣州南創電子科技有限公司
2.3替代法標定（中等精度）
9Uc廣州南創電子科技有限公司
將一種物體在另一臺稱上稱好后，移至罐內作為一種標準重量進行標定
9Uc廣州南創電子科技有限公司
2.4電子法標定（低精度）
9Uc廣州南創電子科技有限公司
使用一個模擬器來模擬傳感器的滿量程輸出信號來進行標定
9Uc廣州南創電子科技有限公司
三、稱重模塊維護注意事項9Uc廣州南創電子科技有限公司
3.1定時進行檢查和清除，避免在料罐、稱重模塊和接線盒上積有雜質。
9Uc廣州南創電子科技有限公司
要確保秤體是浮動的，沒有機械接觸，卡住等現象。
9Uc廣州南創電子科技有限公司
3.2機械接觸、卡住是料罐稱量不準最大的原因。請定期檢查此項要求
9Uc廣州南創電子科技有限公司
8FW/FWC模塊防傾覆螺栓是否磕碰
9Uc廣州南創電子科技有限公司
8料罐和其他不相連的部件是否磕碰
9Uc廣州南創電子科技有限公司
3.3料罐上任何機械結構的改變可能會影響到稱量的精度。
9Uc廣州南創電子科技有限公司
3.4檢查連接桿，限位桿和緩沖器，留有足夠的間隙，避免碰撞。
9Uc廣州南創電子科技有限公司
3.5檢查接線盒是否密封，各種線是否連接牢固。
9Uc廣州南創電子科技有限公司
3.6接線盒內部或周圍是否受潮或有異物存在。
9Uc廣州南創電子科技有限公司
3.7檢查儀表電纜是否損壞，是否固定在秤體上。
9Uc廣州南創電子科技有限公司
